Champ Audio Verstärker-Kit mit Vorverstärker (01/13)

Montage erforderlich

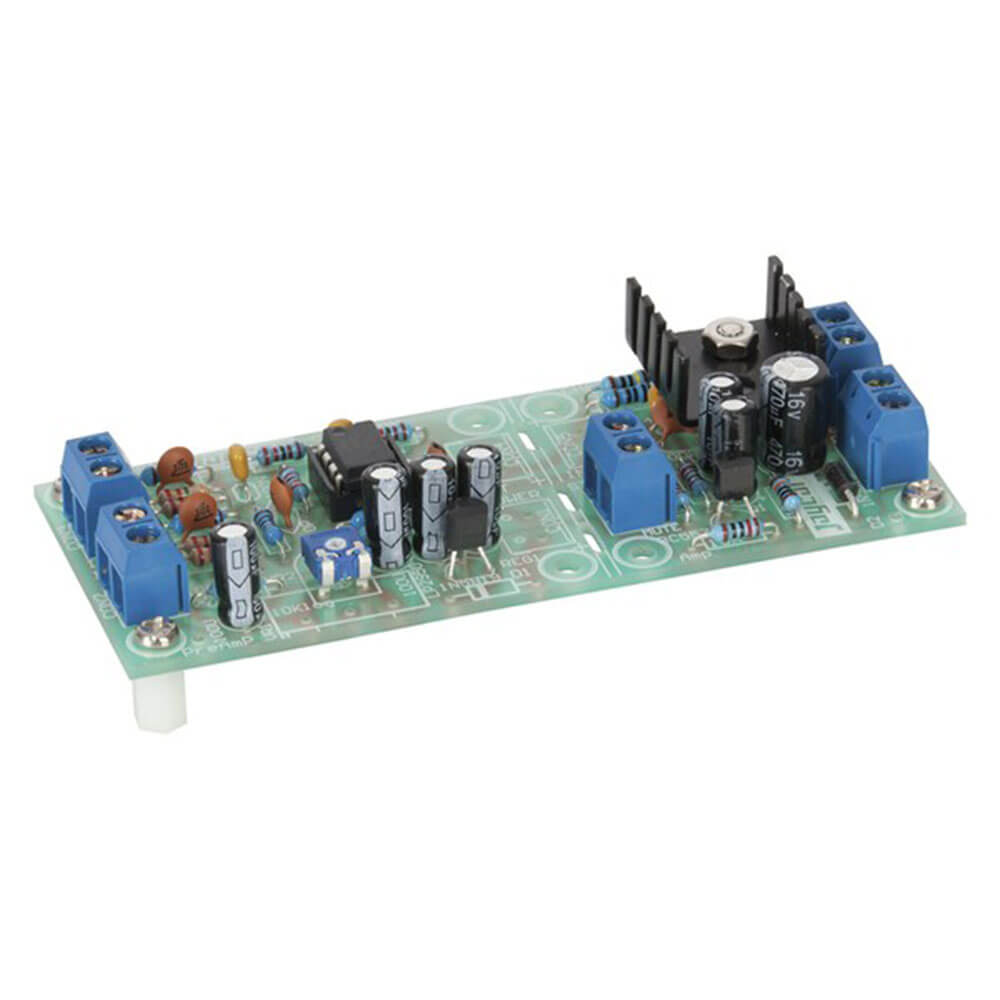

Das Champion Audio-Verstärker-Kit mit Vorverstärker Siehe: Silicon Chip Magazine Januar 2013 Eine Kombination aus Verstärker und Vorverstärker für all diese Allzweck-Audioprojekte. Es verwendet den Audio-IC AN7511, um 2 W Musikleistung an 8 Ohm von einer 9- bis 12-V-Versorgung zu liefern. Mit geringer Verzerrung, zwei Eingängen (gemischt 1:1), Übertemperaturschutz (Auto-Limiting), Mute- und Standby-Steuerung. Der Vorverstärker ist auch für Mikrofone und E-Gitarren geeignet und kann für den individuellen Gebrauch vom Verstärker getrennt werden. Das Kit wird mit siebbedruckten PCB-, Kühlkörper- und PCB-Befestigungskomponenten geliefert.

Merkmale:

• Betriebsspannungsbereich: 4 - 13,5 VDC
• Musikleistung: 3 W bei 9 - 12 V
• Frequenzgang: -2,5 dB bei 20 Hz, -0,2 dB bei 20 kHz
• Verstärkung: 34 dB für Verstärker, bis zu 58 dB mit Vorverstärker
• Eingangsempfindlichkeit nur für Verstärker: 52 mV RMS @ 5 V, 125 mV RMS @ 9 - 12 V
• Eingangsempfindlichkeit für Verstärker und Vorverstärker: 2 mV RMS @ 5 V, 5 mV RMS @ 9 - 12 V
• Ruhestrom: 2mA (Vorverstärker) + 30-60mA (Verstärker)
• Ruhestrom: 2mA (Vorverstärker) + 1-10uA (Verstärker)

Product Specifications

• Bausatzform: Kurzform (nur Schaltung)
• Schwierigkeit: Einfach
• Geschätzte Bauzeit: 60,0 min
• Erforderliche Werkzeuge: Lötkolben
• Anwendungsbereich: Audioverstärker mit Vorverstärker
• Zusätzliche optionale Elemente: 10-kOhm-Potentiometer
• Leiterplattenbreite: 41,0 mm
• Leiterplattenlänge: 101,0 mm
• Audiogerät: Verstärker
• Signaleingangspegel: 52,0 mV
• Ausgangsleistung: 3,0 W
• Audioverzerrung: 0,25 %
• Audiofrequenzbereich: 20,0 Hz, 20,0 kHz
• Signal-Rausch-Verhältnis: 65,0 dB
• Audio-Stromversorgung: 3 W
• Audioverstärkung: 34,0 dB

• Length : 20 cm
• Width : 7 cm
• Height : 3 cm
