Forsamling krævet
Ref. Elektronik Australien marts 1991

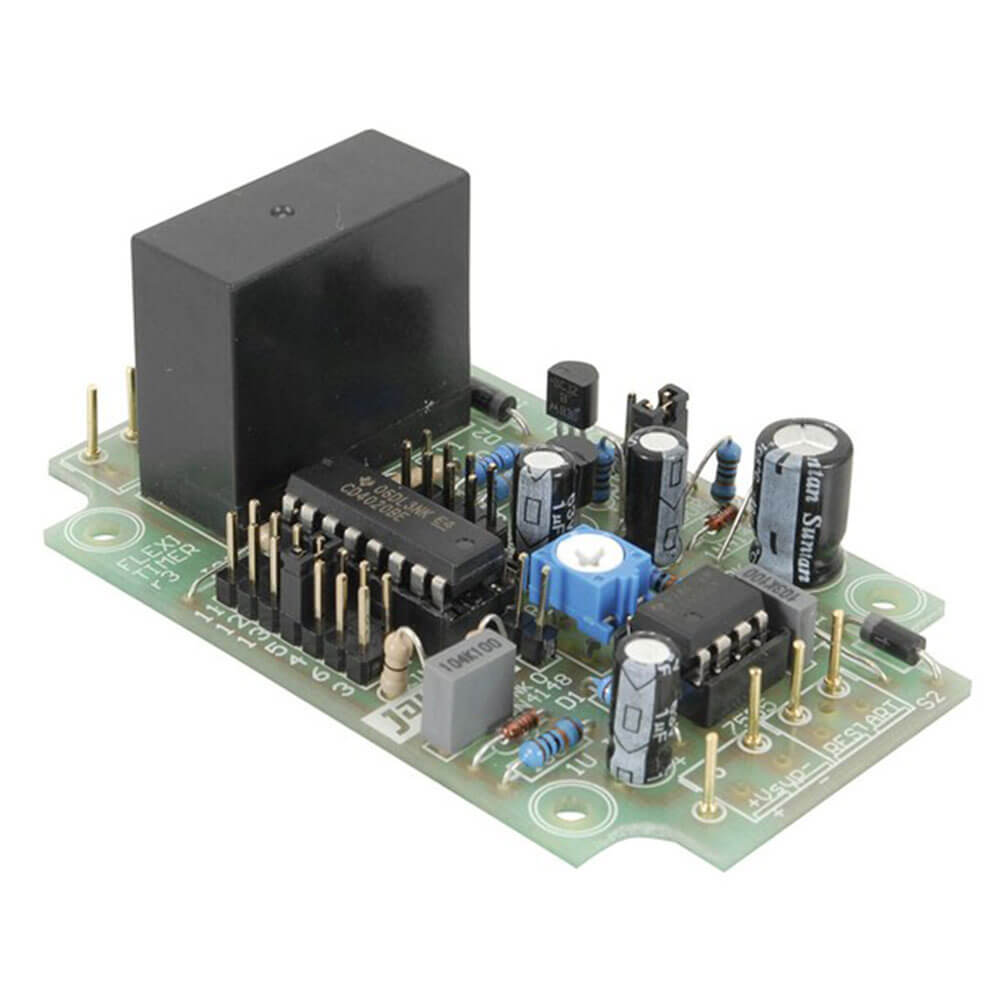

Nu i sin tredje revision af Jaycar bruger flexitimeren en 555 timer kombineret med en binær tæller for at skabe et enkelt og konsistent timingkredsløb. I den originale one-shot-tilstand tæller timeren op med sætpunktet og skifter relæ en gang. I den ekstra intervaltilstand fortsætter timeren fortsat med at skifte relæ ved hver gentagelse af sætpunktet. Kredsløbet kan indstilles til 11 tidspunkter, hvor minimumet er 7 sekunder, og hvert trin fordobler tiden til maksimalt 2 timer. Andre gange er mulige ved at ændre komponenter C1, R1 og R2. Funktioner i den tredje revision inkluderer en genstart af one-shot-tilstand fra en ekstern switch eller signal, et mere energieffektivt design og plads på PCB for terminalblokke (ikke inkluderet).
Product Specifications
- Kræver 12-15V DC (brug Cat. MP-3146 Plugpack)
- Valgfri UB5-sag (Cat. HB-6015)
- Length : 20 cm
- Width : 10 cm
- Height : 3 cm
